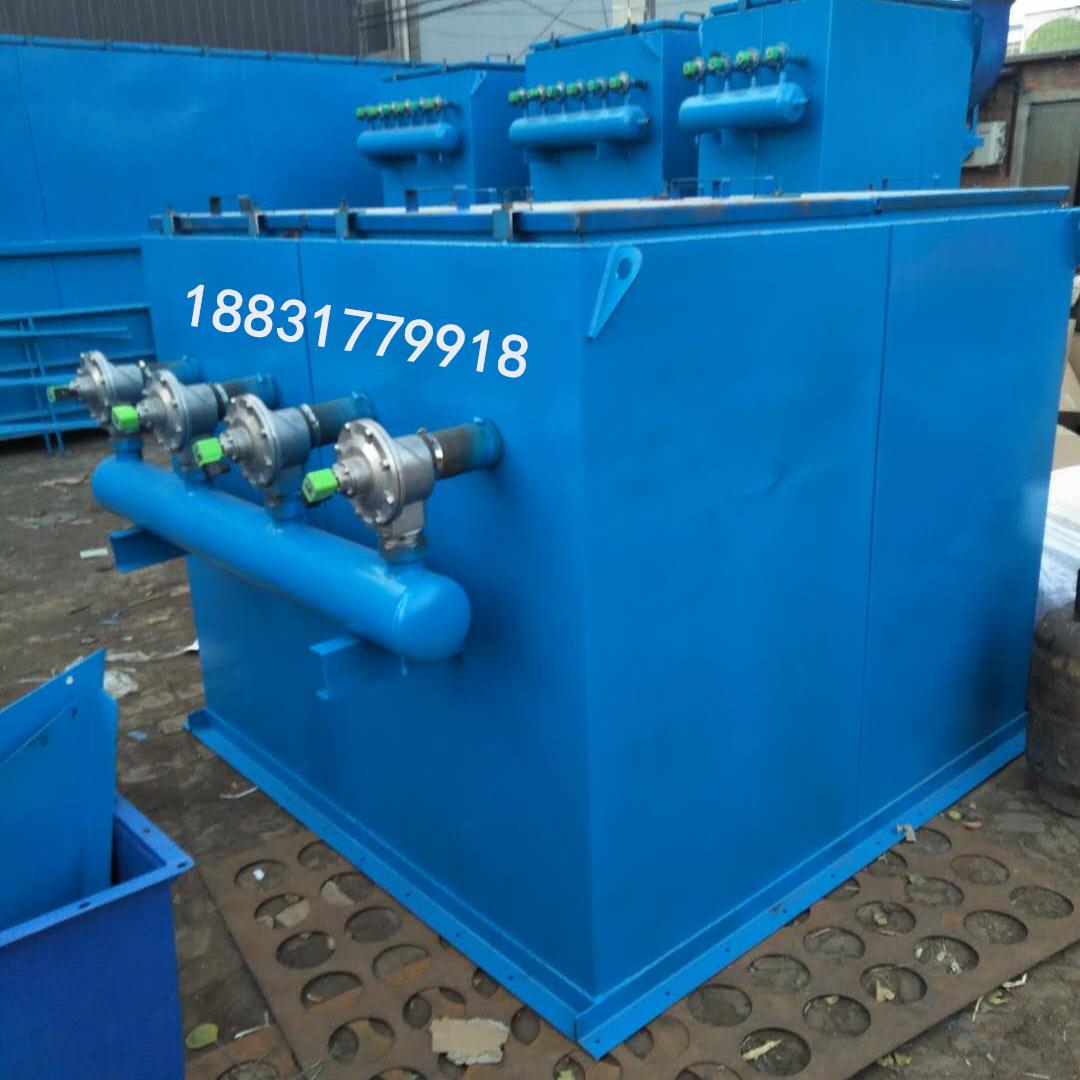

濾筒式除塵器的結構是由進風管、排風管、箱體、灰斗、清灰裝置、導流裝置、氣流分流分布板、濾筒及電控裝置組成，類似氣箱脈沖袋除塵結構。
濾筒在除塵器中的布置分為兩種，1種是可以垂直布置在箱體花板上，在花板上，從清灰效果看，垂直布置較為合理，另一種是傾斜布置，這種布置方法比前一種的過濾效果要好一些，除塵器的花板下部為過濾室，上部為氣箱脈沖室。在除塵器入口處裝有氣流分布板。
一般濾筒除塵器均是負壓運行，含塵氣體由進風口進入箱體，在折疊濾筒內負壓作用下，氣體由筒外透過濾料進入筒內，進入凈氣室從出風口排出，當粉塵在濾料表面越積越多，阻力越來越大時(也可設定時間)脈沖閥打開，壓縮空氣直接噴入濾筒中心，對濾筒進行順序脈沖清灰，把捕集在濾筒表面上的粉塵吹掃一清。粉塵則隨主氣流所趨，并在重力的作用下落入灰斗中，恢復低阻運行。
濾筒用濾料有兩類：一類是合成纖維濾料，一類是紙質濾料。
合成纖維非織造濾料。按加工工藝可分為連續纖維紡粘聚酯熱壓及短纖維紡粘聚酯熱壓兩類。濾料表面防水處理工況時，防水處理后的濾料其浸潤角應大于90°，沾水等級不低于Ⅳ級。濾料防油處理工況時，濾料做防油處理。聚酯非織造濾料可承受工作溫度不低于120℃。對高溫高濕等其他特殊工況，濾筒材質結構的選用應滿足應用要求。
紙質濾料可分為低透氣度和高透氣度兩類。
另外還有合成纖維非織造聚四氟乙烯覆膜濾料和紙質聚四氟乙烯覆膜濾料。
